深圳市粤鼎恒业科技有限公司位于深圳福田华强北，长期提供电子元器件回收、IC 芯片回收、工厂库存电子料处理和呆滞料评估服务。面向电子工厂、OEM/ODM、代理商、贸易商、仓库清场客户和中介资源方，支持清单初评、上门清点、现场结算及香港仓海外验货。咨询电话/微信：15876164761。
MLCC 内部验证通常分三层：X-Ray 适合非破坏地查看端头、明显空洞和较大裂纹，但对微小裂纹和层间分层不敏感；声学扫描（C-SAM）对内部分层和空洞更敏感，同样不破坏样品；DPA（破坏性物理分析）中的切片能直接看到电极层数、介质层厚度、空洞、分层、裂纹和端头镀层结构，是判断结构是否与标称规格或已知良品一致的最直接手段，但样品会被破坏。实际做法是先外观和电性，再非破坏成像，最后对少量样品切片；结论要与同料号的已知良品对照，而不是只凭一张截面照片。
为什么外观和电性合格还要看内部
MLCC 是多层陶瓷与内电极交替叠压烧结而成。外观能看到的只有陶瓷体表面和端头；电性测试（容值、DF、绝缘电阻）反映的是整体表现。以下问题可能在外观和常温电性上都不明显：
- 内部空洞或层间分层，可能在温度循环或受潮后才导致绝缘下降；
- 板弯或机械应力造成的裂纹，初期容值可能正常；
- 电极层数或介质厚度与正品不同，常见于翻新、重新打标或非原厂物料；
- 端头镀层结构异常，影响可焊性与长期可靠性。
因此，在质量争议、来源不明批次或高可靠应用中，会在电性抽检之外加做内部验证。电性抽检的方法可参考 MLCC 电性抽检怎么做。

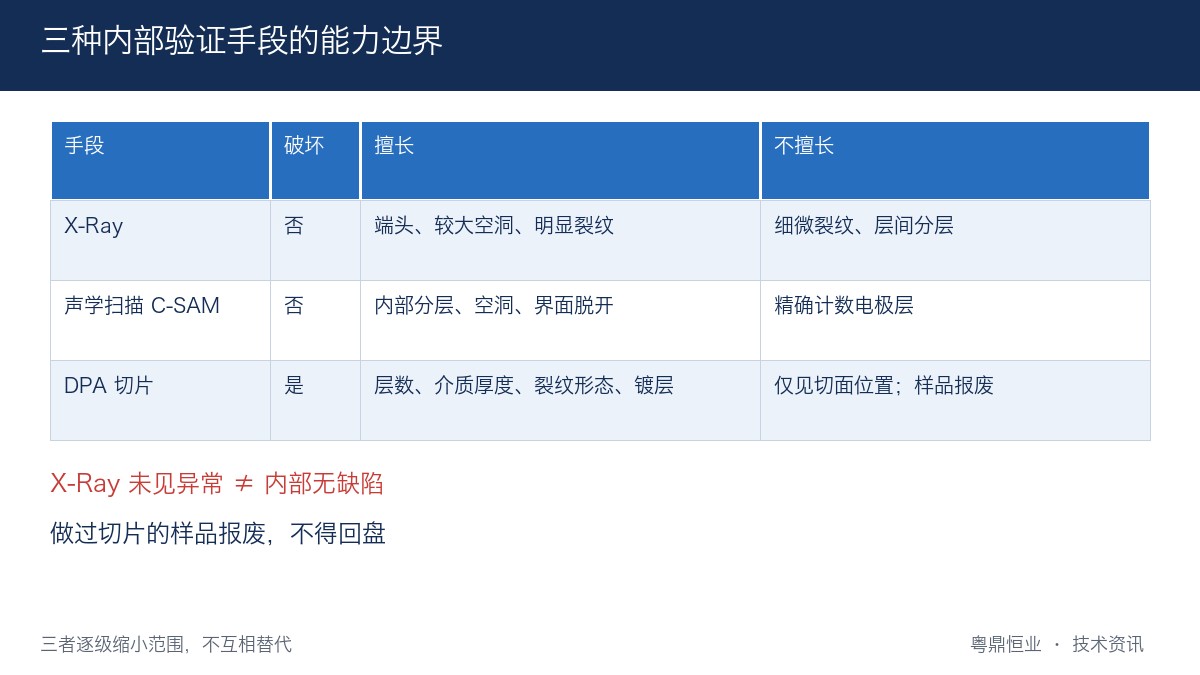

三种手段的能力边界
| 手段 | 是否破坏 | 擅长发现 | 不擅长 |
|---|---|---|---|
| X-Ray（2D / CT） | 否 | 端头与焊点异常、较大空洞、明显裂纹、异物 | 细微裂纹、层间分层；小尺寸件的电极层对比度有限 |
| 声学扫描 C-SAM | 否 | 内部分层、空洞、界面脱开 | 精确计数电极层；需要耦合介质，样品需适合浸水或接触 |
| DPA 切片 | 是 | 电极层数、介质厚度、空洞、分层、裂纹形态、端头镀层结构 | 只能看到切面所在位置；样品报废 |
三者不是互相替代，而是逐级缩小范围。非破坏手段用来筛查和挑选可疑样品，切片用来确认结构细节。
X-Ray：先看端头和明显缺陷
X-Ray 适合在不拆样品的情况下快速筛查一批料。能观察到的常见现象包括端头不完整、陶瓷体内部明显空洞、较大的贯穿裂纹，以及上板后焊点的空洞与桥连。
它的局限也很明显。MLCC 的陶瓷介质和镍电极在 X 射线下对比度有限，0402 以下的小尺寸件很难分辨单层电极；细微的弯曲裂纹、层间分层往往看不出来。X-Ray 没发现问题，不能写成“内部无缺陷”，只能写“X-Ray 未见明显异常”。
声学扫描：对分层和空洞更敏感
C-SAM 利用超声波在不同材料界面的反射成像，内部分层、空洞和界面脱开会形成明显的反射差异。对怀疑受潮、热冲击或烧结不良的批次，C-SAM 通常比 X-Ray 更容易发现问题区域。
C-SAM 同样不破坏样品，但需要样品浸入耦合液或使用接触式探头，测试后要按要求干燥。它可以帮助挑出“最可疑”的几颗，交给下一步切片确认。
DPA 切片：直接看结构
DPA 切片是把样品镶嵌在树脂中，沿垂直于电极的方向研磨、抛光，在金相显微镜或电子显微镜下观察截面。行业中常参考 EIA-469（陶瓷电容 DPA）或 MIL-STD-1580 等方法文件，具体流程以委托实验室和客户要求为准。

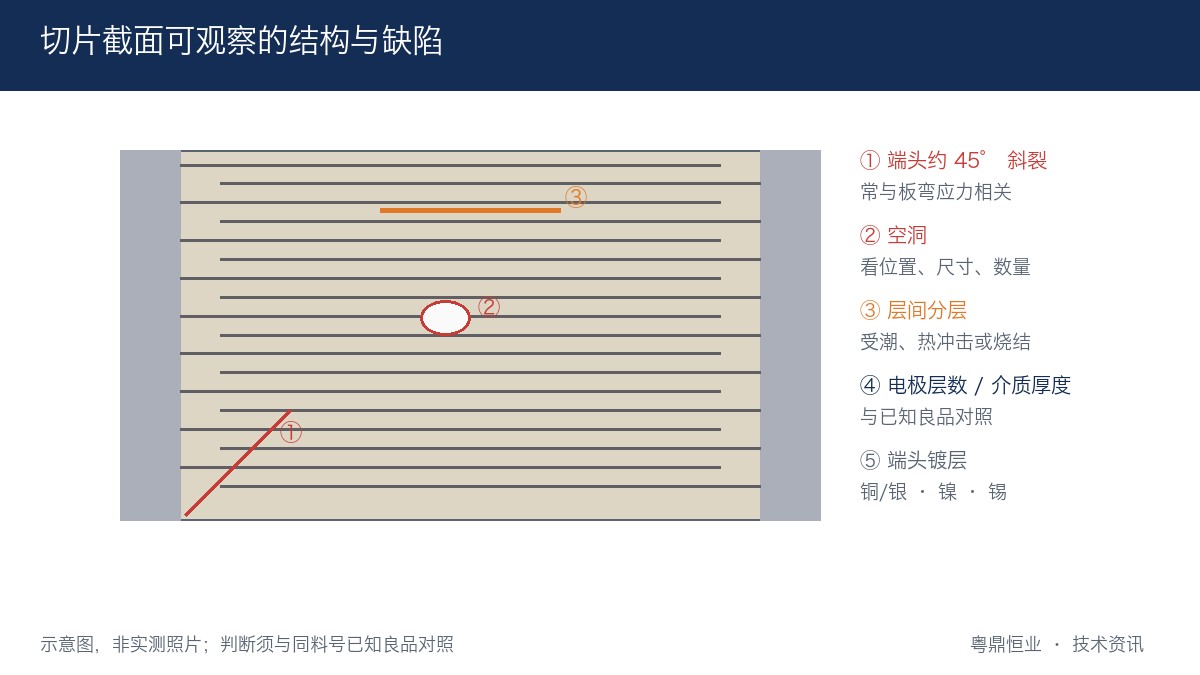

切片能看到的主要内容：
- 电极层数：同一料号的正品，电极层数通常稳定；层数明显偏少，可能提示非原厂或规格不符；
- 介质层厚度：与耐压和容值设计相关，可与已知良品对照；
- 空洞与分层：位置、大小和数量，判断是否超出验收要求；
- 裂纹形态：端头附近约 45° 的斜裂常与板弯应力有关，贯穿电极的裂纹与热冲击或制造缺陷有关，形态不同指向的原因不同；
- 端头结构：内层铜或银、中间镍阻挡层、外层锡的完整性与厚度。
需要进一步确认材料时，可配合扫描电镜与能谱（SEM/EDS）观察电极和介质成分，例如判断内电极是镍还是贵金属体系。
切片结论为什么必须有已知良品对照
一张截面照片本身不能说明“真”或“假”。电极层数和介质厚度会随厂家、系列、容值、耐压和尺寸变化，没有同料号的参照，很难判断某个层数是否正常。
较稳妥的做法：
- 取来源清楚的同厂家、同完整料号样品作为已知良品（golden sample）；
- 待测样品与已知良品按相同方法切片、相同放大倍率拍照；
- 比较电极层数、介质厚度、端头结构和缺陷；
- 差异写成“与已知良品在某项上不一致”，而不是直接写“假货”。
没有已知良品时，可以对照厂家公开的结构资料，但结论应降级为“需进一步确认”。
抽样与分组：别把破坏性样品浪费在错误的位置
切片样品有限，抽样要有针对性。
| 目的 | 抽样建议 | 说明 |
|---|---|---|
| 批次一致性 | 卷首、卷中、卷尾各取 | 看结构是否整盘一致 |
| 怀疑混料 | 接带前后、外观或电性分组各取 | 对比不同群组 |
| 失效分析 | 失效品 + 同批未失效品 | 找到失效品独有的特征 |
| 来源核实 | 待测批次 + 已知良品 | 对照结构参数 |
非破坏手段（外观、电性、X-Ray、C-SAM）优先做在更多样品上，把可疑的挑出来再切片。每颗样品编号为“盘号—位置—序号”，与各阶段记录一一对应。做过切片的样品报废，不得回盘。
如果目的是判断介质类别是否被代换，切片之外还要结合温度特性测试，方法见 MLCC 介质代换造假怎么查。
常见误判
“X-Ray 没看到问题，内部就没问题。” X-Ray 对细微裂纹和分层不敏感，只能写“X-Ray 未见明显异常”。
“电极层数比网上说的少，就是假货。” 层数因厂家、系列、容值、耐压和尺寸而异，应与同完整料号的已知良品对照。
“切片看到一个空洞，整批不合格。” 要看空洞位置、尺寸和数量是否超出验收要求，并在其他样品上复核分布。
“有裂纹就是制造缺陷。” 端头 45° 斜裂常与上板后的板弯应力有关，与来料本身的缺陷不同；原因判断要结合裂纹形态和样品历史。

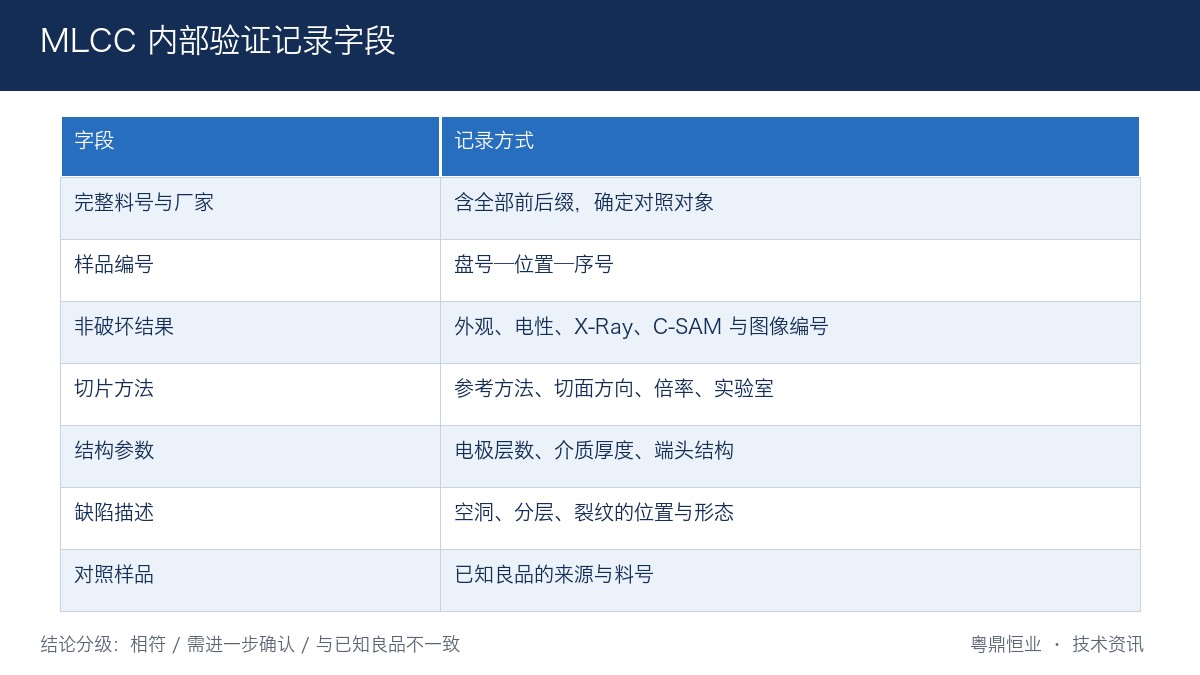

库存批次的内部验证记录字段
| 字段 | 记录方式 | 作用 |
|---|---|---|
| 完整料号与厂家 | 含全部前后缀 | 确定对照对象 |
| Lot/D/C 与包装状态 | 盘标原文；原盘/尾卷/接带/散料 | 支持分层抽样 |
| 样品编号 | 盘号—位置—序号 | 各阶段结果回溯 |
| 非破坏结果 | 外观、电性、X-Ray、C-SAM 结论与图像编号 | 挑选切片样品的依据 |
| 切片方法 | 参考方法、切面方向、放大倍率、实验室 | 复现结果 |
| 结构参数 | 电极层数、介质厚度、端头结构 | 与已知良品比较 |
| 缺陷描述 | 空洞、分层、裂纹的位置与形态 | 判断原因 |
| 对照样品 | 来源与料号 | 支撑结论 |
| 结论分级 | 相符 / 需进一步确认 / 与已知良品不一致 | 避免跳跃结论 |
整批处理呆滞 MLCC 时，已做过内部验证的批次可把结论与样品编号一起附在清单中；可疑批次与无标散料单独标记，从贴片电容库存整批回收提交。多品类工厂库存可查看工厂库存处理。
FAQ
问：仓库自己能做内部验证吗？
答：外观和基础电性可以在仓库完成；X-Ray、C-SAM 和切片需要专用设备和制样经验，一般委托具备条件的实验室。仓库可以先做样品分组、编号和封样。
问：一批料要切几颗？
答：取决于目的和验收要求。批次一致性通常按卷首、卷中、卷尾各取；失效分析需要失效品与同批良品对照；来源核实需要已知良品。具体数量按客户或实验室方案确定。
问：X-Ray 和 C-SAM 只做一个可以吗？
答：看要找什么。关注端头和焊点、明显空洞时 X-Ray 更直观；关注分层和受潮时 C-SAM 更敏感。两者都不能替代切片对结构参数的确认。
问：切片能判断 MLCC 是不是翻新件吗？
答：切片可以比较电极层数、介质厚度和端头镀层结构，发现与已知良品的差异；端头是否重新镀锡也可能在截面上看到异常层。但“翻新”属于来源结论，还需要包装、采购链等其他证据支撑。
问：做过 X-Ray 的样品还能用吗？
答：常规 X-Ray 检查一般被视为非破坏，但对高可靠应用是否允许回用，以客户要求为准。做过切片的样品必须报废。
相关阅读
主张—证据台账
| claim_id | claim_text | claim_type | source_ref | status |
|---|---|---|---|---|
| T025-01 | X-Ray 对 MLCC 细微裂纹和层间分层不敏感，小尺寸件电极层对比度有限 | test_boundary | X-Ray 成像原理与失效分析常规实践 | pass |
| T025-02 | 声学扫描对内部分层、空洞更敏感且不破坏样品 | test_boundary | C-SAM 原理与电子元件失效分析常规实践 | pass |
| T025-03 | DPA 切片可观察电极层数、介质厚度、空洞、分层、裂纹与端头结构 | industry_standard | EIA-469、MIL-STD-1580 等 DPA 方法文件 | pass |
| T025-04 | 端头附近约 45° 斜裂常与板弯应力相关 | industry_standard | MLCC 厂家机械应力裂纹技术说明 | pass |
| T025-05 | 结构参数须与同完整料号已知良品对照，不能单凭层数定性假货 | evidence_boundary | 已知良品对照方法 | pass |
| T025-06 | 贴片电容库存回收与工厂库存处理入口为站内现有页面 | company_fact | targetLUrl/站内回收项目入口 | pass |
页尾说明
深圳市粤鼎恒业科技有限公司（粤鼎恒业）位于深圳福田华强北，提供电子元器件回收、工厂库存处理及贴片电容整批评估。整理 MLCC 库存时，请按盘记录完整料号、Lot/D/C、数量、包装状态及已有检测记录；可疑批次与散料单独标记。电话/微信：15876164761。
常见问题
仓库自己能做内部验证吗？
外观和基础电性可以在仓库完成；X-Ray、C-SAM 和切片需要专用设备和制样经验，一般委托具备条件的实验室。仓库可以先做样品分组、编号和封样。
一批料要切几颗？
取决于目的和验收要求。批次一致性通常按卷首、卷中、卷尾各取；失效分析需要失效品与同批良品对照；来源核实需要已知良品。具体数量按客户或实验室方案确定。
X-Ray 和 C-SAM 只做一个可以吗？
看要找什么。关注端头和焊点、明显空洞时 X-Ray 更直观；关注分层和受潮时 C-SAM 更敏感。两者都不能替代切片对结构参数的确认。
切片能判断 MLCC 是不是翻新件吗？
切片可以比较电极层数、介质厚度和端头镀层结构，发现与已知良品的差异；端头是否重新镀锡也可能在截面上看到异常层。但“翻新”属于来源结论，还需要包装、采购链等其他证据支撑。
做过 X-Ray 的样品还能用吗？
常规 X-Ray 检查一般被视为非破坏，但对高可靠应用是否允许回用，以客户要求为准。做过切片的样品必须报废。
有整批库存或呆滞料要评估？
发送型号、品牌、数量、封装、批次和包装照片，我们先做清单初评，再按规模预约上门。
