贴片三极管丝印与封装怎么认（丝印短码/封装脚位/NPN与PNP与包装状态）

这里说的贴片三极管，指双极型晶体管（BJT）的贴片版本：小信号 NPN/PNP 管、SOT-89 和 SOT-223 一类中功率管、内置偏置电阻的数字三极管，以及一个壳里装两只管子的双管。记账时先抓五样：完整料号（盒标/盘标）、本体丝印短码、封装与脚位、极性（NPN/PNP）和主要额定值、包装状态。同一个 SOT-23 外壳，可能装的是 NPN 管、PNP 管、数字三极管，也可能根本不是三极管。比较稳的顺序是：先抄盘标完整料号查规格书，再拿本体短码做交叉核对，最后补封装脚位和货态（原盘/剪带/散装/拆机）。只有本体没有标签的，反查结果只能当“候选”，不能当结论。最终以厂家规格书与盘标原文为准。

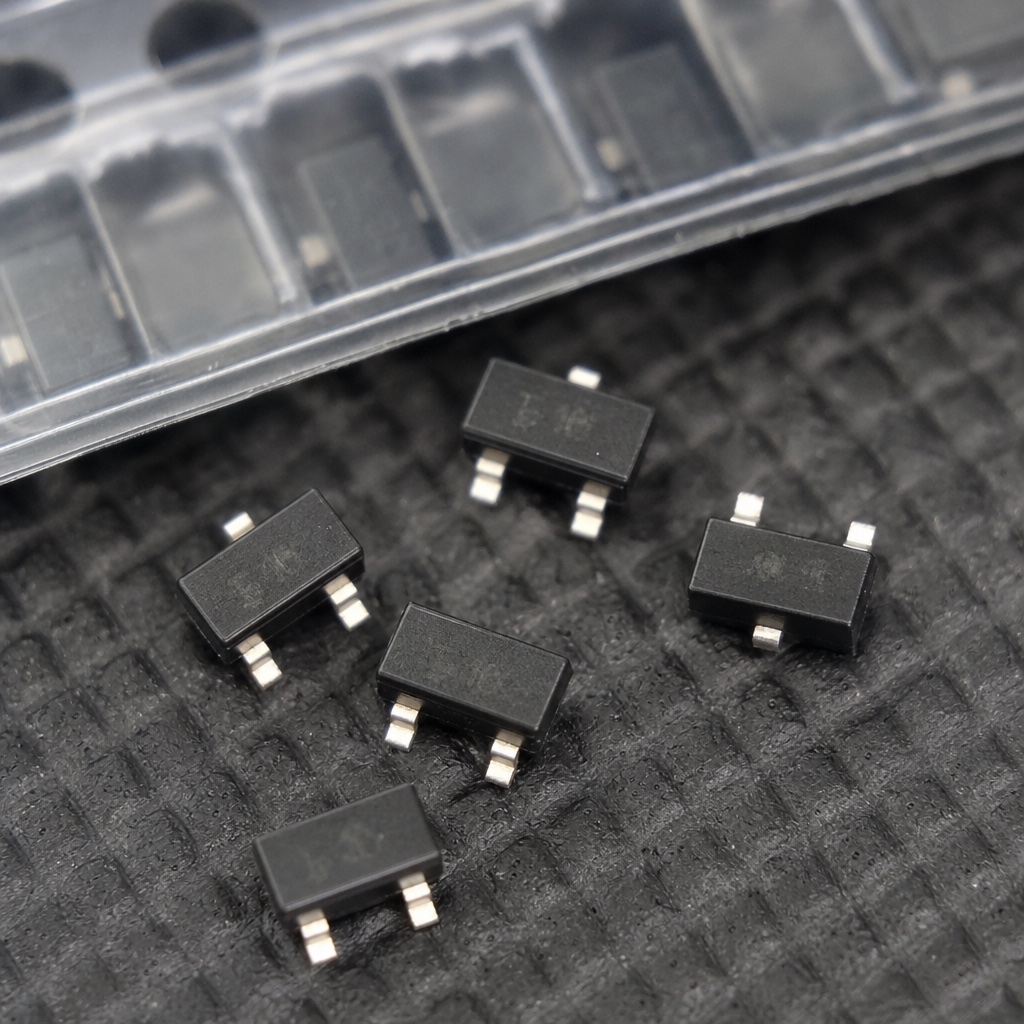

丝印短码为什么和型号不一样

SOT-23 的顶面不到 3 mm × 1.5 mm，印不下完整型号。厂家的做法是给每个型号（有时细到每个放大倍数分档）分配一个 2～3 位的短码，叫 marking code，对照关系写在规格书的 Marking 表里。所以本体上看到的 xx、xxx，是这张表的索引，不是型号缩写。

短码最容易出问题的地方有两个。第一，同码不同件：短码是各厂自己定的，同一串字符在 A 厂是 NPN 小信号管，在 B 厂可能是 PNP 管、开关二极管，甚至是稳压芯片。第二，同件不同码：同一个通用型号，不同品牌、不同封装（SOT-23 和 SOT-323）给的短码常常不一样。所以清单里“型号”和“丝印”必须分两栏，不能互相替代。

贴片二极管也是同一套短码机制，SOT-23 外壳里同样可能装着二极管，两类件对照着看见 贴片二极管极性与规格怎么记。

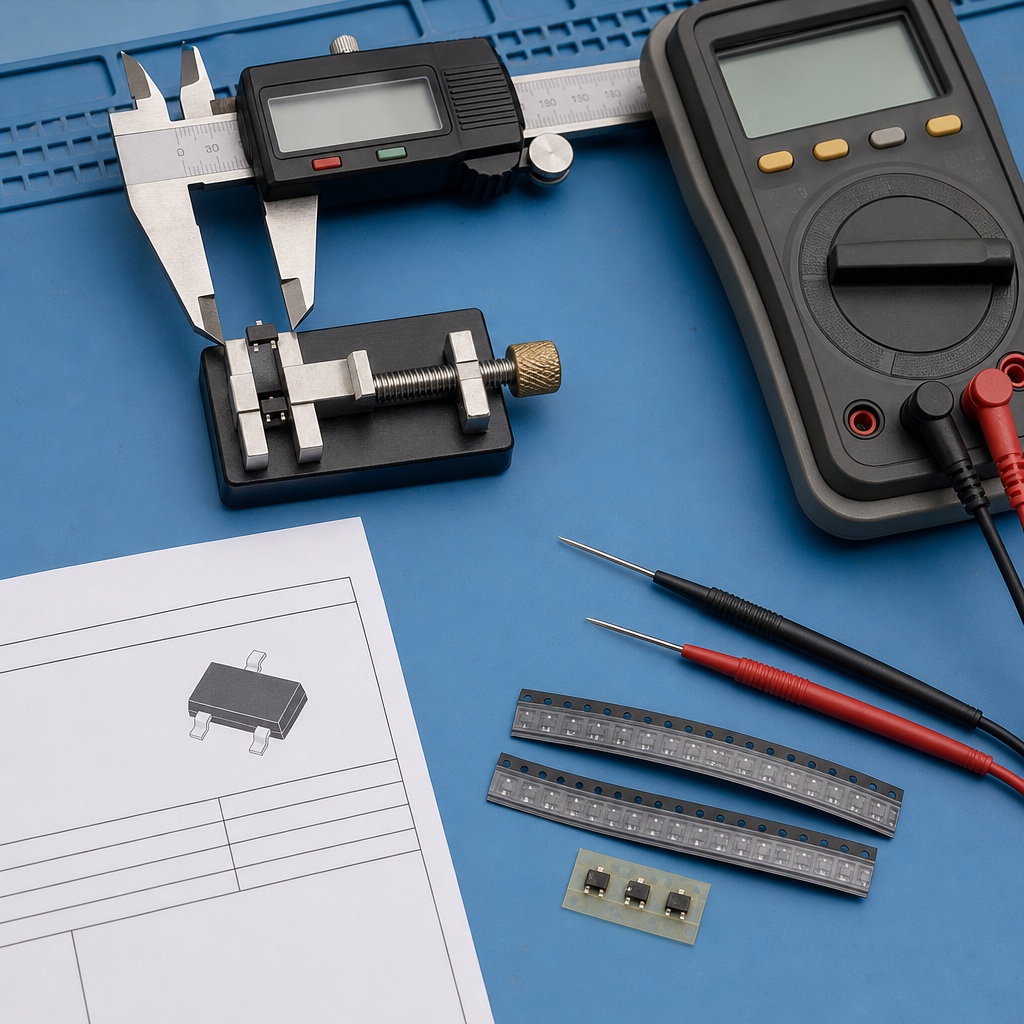

只有本体时怎么反查

散料、拆机料没有盘标，只能从本体往回查。顺序很重要：先定封装，再查短码，短码查出来的结果要拿封装和脚位去筛。

1. 先定封装：用卡尺量本体长宽、脚距和脚数，对照封装外形图判断是 SOT-23、SOT-323、SOT-523 还是 SOT-89。尺寸相近的封装（SOT-23 与 SOT-323）靠目测容易认错。
2. 再查短码：在厂家规格书的 Marking 表或公开的短码汇总资料里，按“短码 + 封装”一起检索。只按短码搜，会出来一串不同品牌、不同类别的器件。
3. 用品牌标缩小范围：本体有 Logo 的，优先查该品牌的资料；没有 Logo 的，候选会更多。
4. 用万用表做旁证：普通 BJT 用二极管档能测出基极位置和极性方向，可以排除一部分候选。数字三极管内置电阻、双管内部互连，测出来的读数会和普通管不一样，不能据此下结论。
5. 写成“候选”：查到的型号写进“反查候选”栏，注明依据（短码 + 封装 + 实测极性），型号栏留“待盘标确认”。

万用表只能看出 PN 结方向，测不出耐压、电流和放大倍数分档。这一点要在清单里写清楚，别把“实测是 NPN”扩大成“确认是某某型号”。IC 的丝印反查思路有相通之处，可以参考 丝印反查型号：只有本体印字时怎么查 IC 料号 和 丝印怎么查芯片型号；区别是三极管的短码更短，一码多件的情况更多，更依赖封装和实测来筛。

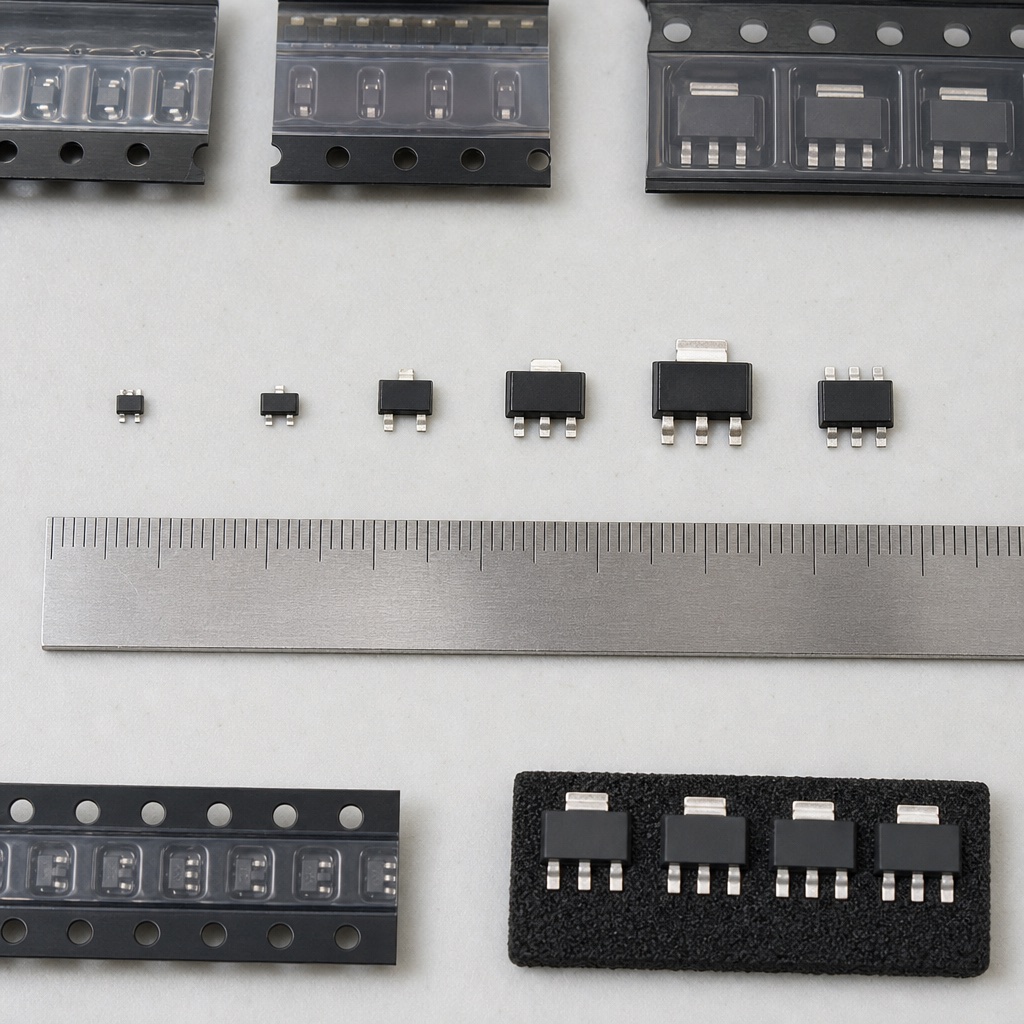

封装与脚位怎么记

封装写的是外形，脚位写的是每个脚接哪一极。两者要分开记，因为同一封装，不同型号的脚位排列可以不同。

脚位为什么要较真：同样是 SOT-23 外壳的三极管，脚位排列不一样，直接替换上板会接反。整理库存时用不着画电路，但“封装 + 脚位”这一栏决定了这批料能不能替换使用，评估时也会先看这一项。

同一种 SOT-23 外壳也常用来装小功率 MOSFET，脚位换成了 G/S/D，外观和三极管几乎没有区别。贴片 MOSFET 的记法另有一套，这里不展开，清单里先按类别分开，别和三极管混在一行。

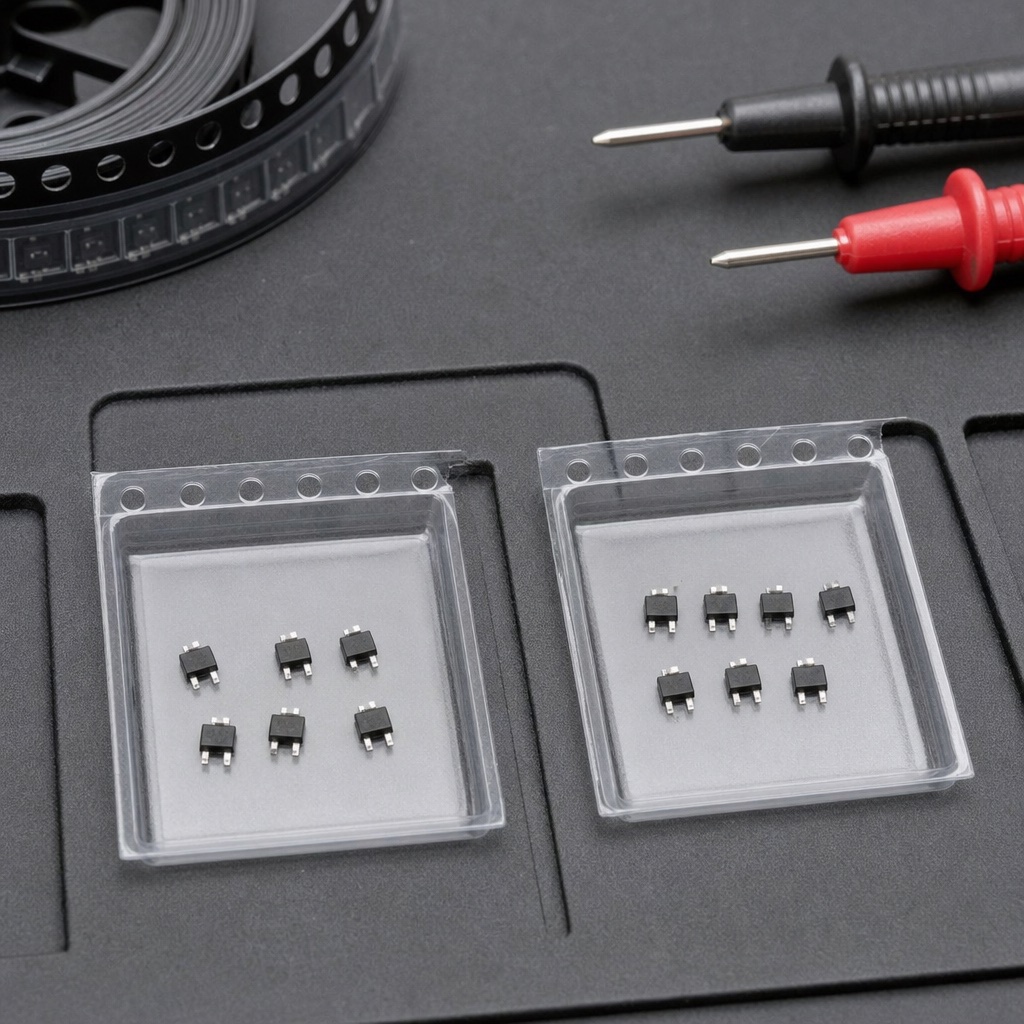

NPN 和 PNP 为什么不能看外观判断

NPN 管和 PNP 管用的是同一套封装，同一个品牌的互补对管，外壳、颜色、尺寸往往完全一样，只有短码不同。短码本身也没有规律可循，不存在“某个字母开头就是 PNP”的通用规则。所以极性只能从三个地方来：

• 盘标料号查规格书：最可靠，规格书首页会写明 NPN 或 PNP。
• 短码反查候选：只是候选，要和封装、品牌一起对得上。
• 万用表二极管档实测：对普通 BJT 有效，可以标“实测 NPN/PNP”；数字三极管、双管、已损坏的件读数会误导。

极性确定后，主要额定值也从规格书抄，不靠外形估：

额定功耗这一项和外形关系不大：同是 SOT-23，规格书给的 Ptot 是在特定 PCB 焊盘和环境温度下测的，换了安装条件数值就不同。清单里写“x mW（规格书条件）”就够了，不要按封装填一个“大概值”。

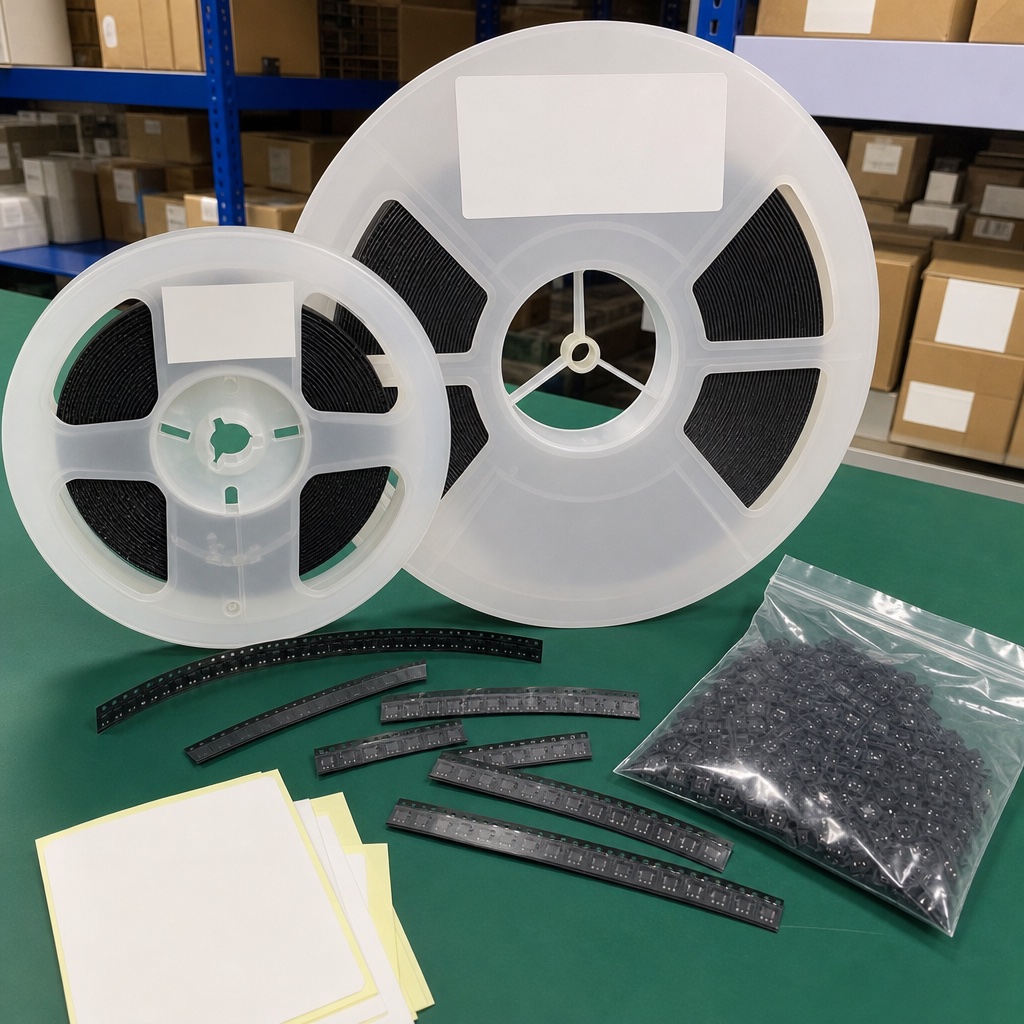

包装与货态怎么记

贴片三极管大多是编带卷盘，常见 7 英寸和 13 英寸两种盘，每盘标准数量看盘标和规格书的包装章节。包装方式通常编在料号后缀里，抄料号时要连后缀一起抄，后缀不同，有时只是包装数量不同，有时还对应不同的放大倍数分档。

编带数量的换算方法见 编带料盘数量怎么换算；拆机件和散新件怎么区分，见 拆机料与翻新、散新怎么并列。盘标上的日期码、批次号一并抄下，同型号不同批次分开记更好核对。

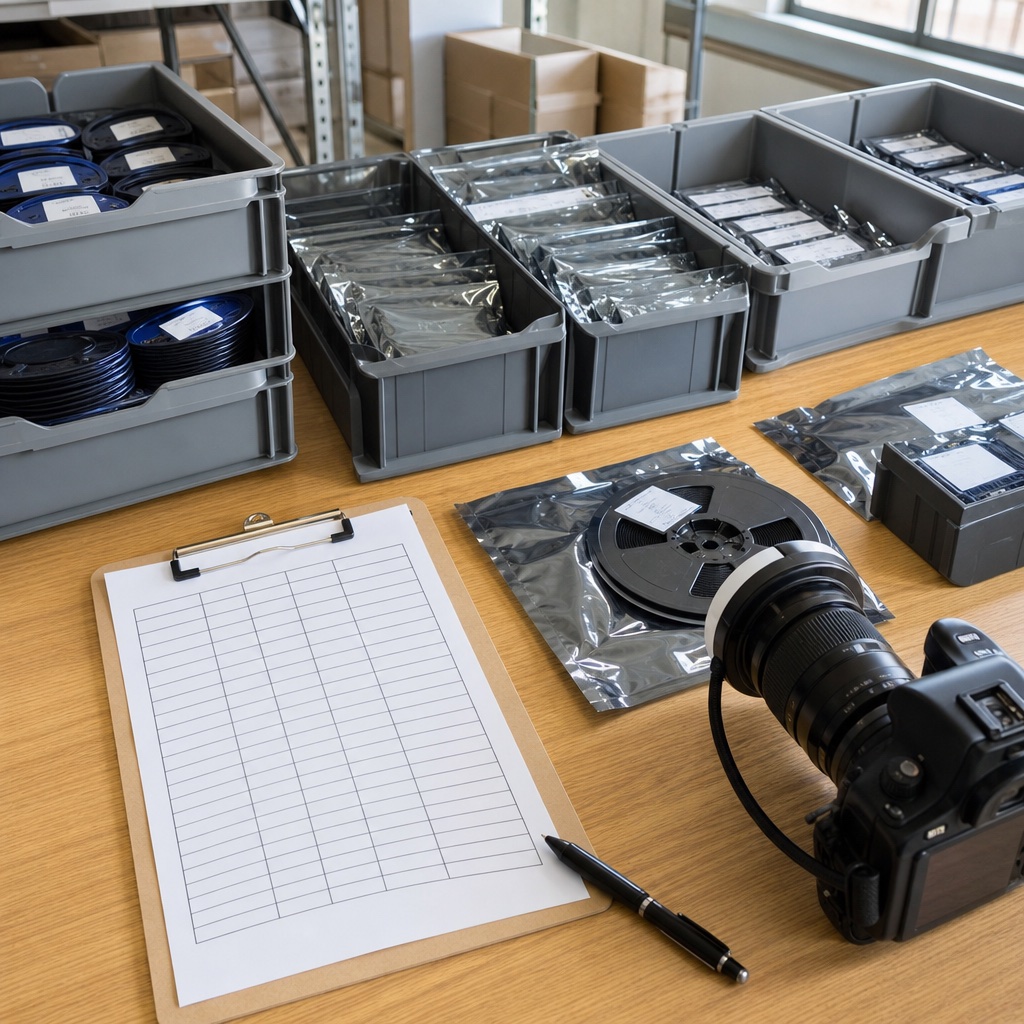

库存清单建议字段

整理分立件时，三极管、MOSFET、二极管、TVS 各自分开；类别、极性、封装、脚位、hFE 分档任何一项不同，尽量另起一行。料号很长的，可以按 料盘长型号怎么拆读 的思路把系列段和包装后缀拆开看，各段含义以该品牌的 Ordering information 为准。清单要准备哪些资料见 电子库存清单初评要准备哪些资料。整批入口见 工厂库存处理，各品类回收见 回收项目总览。

常见误读

“丝印 xx 就是型号 xx 的缩写。” 短码是厂家 Marking 表里的索引，和型号字面上可能毫无关系。

“网上搜到这个短码对应某型号，就按它记。” 同码不同件很常见，要和封装、品牌一起对上，并且只能写成候选。

“SOT-23 三极管的脚位都一样。” 常见排列只是多数情况，不同型号可以不同，以规格书为准。

“外壳一样的两盘料，极性肯定一样。” 互补对管外观可以完全相同，极性要查规格书或实测。

“万用表测出是 NPN，型号就确认了。” 实测只能看 PN 结方向，耐压、电流、放大倍数分档都测不出来。

“同型号的料，后缀不同也能并一行。” 后缀可能代表包装数量，也可能代表放大倍数分档，查清前分开写。

FAQ

问：贴片三极管只有本体丝印，没有盘标，能确定型号吗？

答：一般只能得到候选。按“封装 + 短码 + 品牌标”反查，再用万用表核对极性，把结果写进“反查候选”栏并注明依据；型号栏写“待盘标确认”，不要直接填。

问：怎么区分一颗 SOT-23 是三极管还是 MOSFET？

答：外观基本区分不了。有盘标的查料号；没有的，按短码 + 封装反查，再结合实测：普通三极管测出的是两个 PN 结，MOSFET 的读数特征不同。仍判断不了就写“类别待查”，单独成行。

问：同一型号的三极管，丝印为什么不一样？

答：不同品牌给同一通用型号分配的短码可以不同，同品牌不同封装、不同放大倍数分档也可能用不同短码。清单里按盘标料号归并，丝印只作核对。

问：贴片三极管和贴片二极管放在一起整理，要注意什么？

答：两者都用短码，SOT-23 外壳里两类件都可能有，所以要先按类别分开。二极管多出阴极方向、正向压降等字段，记法见 贴片二极管极性与规格怎么记。

问：整理好的贴片三极管库存从哪里提交？

答：从 工厂库存处理 或 回收项目总览 提交清单，附盘标全貌和本体丝印面的微距照片。
